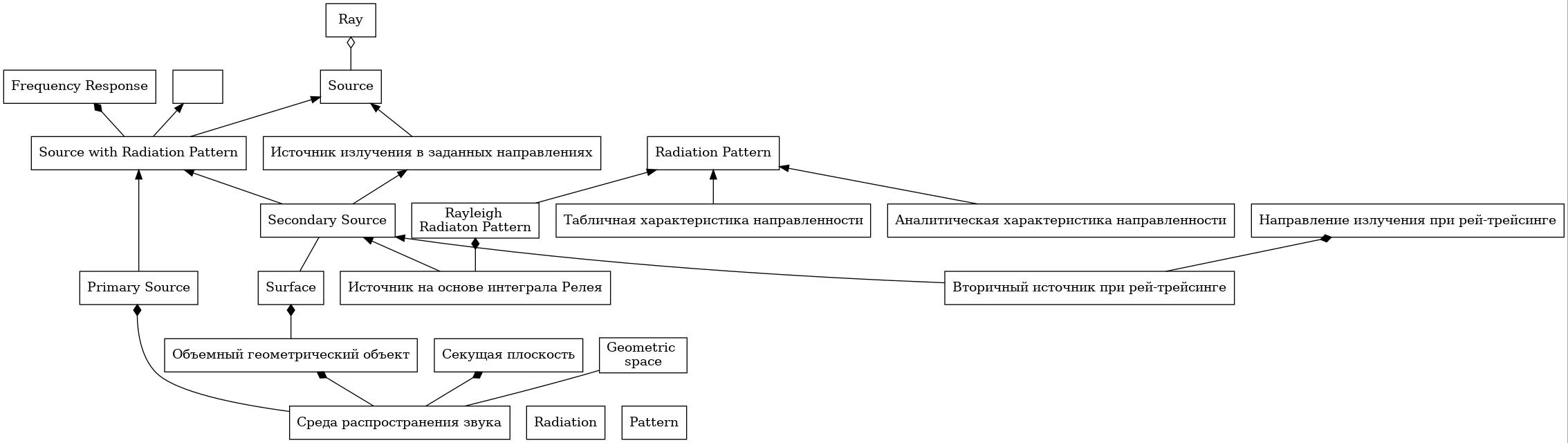

{{relation_diagram|diagram=Entity relation diagram|graph=arch_ac_concept_relations_en|size=800px|content= | {{relation_diagram|diagram=Entity relation diagram|graph=arch_ac_concept_relations_en|size=800px|content= | ||
{{relation_diagram addref|class="Source with | {{relation_diagram addref|class="Source with Radiation Pattern"|ref=[[Архитектурная акустика/Источник с характеристикой направленности]]}} | ||
{{relation_diagram addref|class="Источник излучения в заданных направлениях"|ref=[[Архитектурная акустика/Источник излучения в заданных направлениях]]}} | {{relation_diagram addref|class="Источник излучения в заданных направлениях"|ref=[[Архитектурная акустика/Источник излучения в заданных направлениях]]}} | ||
{{relation_diagram addref|class=Source|ref=[[Архитектурная акустика/Источник]]}} | {{relation_diagram addref|class=Source|ref=[[Архитектурная акустика/Источник]]}} | ||
| Строка 34: | Строка 34: | ||
{{relation_diagram add|composition|"Объемный геометрический объект"|Surface}} | {{relation_diagram add|composition|"Объемный геометрический объект"|Surface}} | ||
{{relation_diagram add|association|Surface|"Secondary Source"}} | {{relation_diagram add|association|Surface|"Secondary Source"}} | ||
{{relation_diagram add|composition|"Source with | {{relation_diagram add|composition|"Source with Radiation Pattern"|""Radiation Pattern""}} | ||
{{relation_diagram add|inheritance|"Primary Source"|"Source with | {{relation_diagram add|inheritance|"Primary Source"|"Source with Radiation Pattern"}} | ||
{{relation_diagram add|inheritance|"Secondary Source"|"Source with | {{relation_diagram add|inheritance|"Secondary Source"|"Source with Radiation Pattern"}} | ||
{{relation_diagram add|inheritance|"Secondary Source"|"Источник излучения в заданных направлениях"}} | {{relation_diagram add|inheritance|"Secondary Source"|"Источник излучения в заданных направлениях"}} | ||
{{relation_diagram add|inheritance|"Source with | {{relation_diagram add|inheritance|"Source with Radiation Pattern"|Source}} | ||
{{relation_diagram add|inheritance|"Источник излучения в заданных направлениях"|Source}} | {{relation_diagram add|inheritance|"Источник излучения в заданных направлениях"|Source}} | ||
{{relation_diagram add|composition|"Source with | {{relation_diagram add|composition|"Source with Radiation Pattern"|"Frequency Response"}} | ||
{{relation_diagram add|inheritance|"Табличная характеристика направленности"|"Radiation Pattern"}} | {{relation_diagram add|inheritance|"Табличная характеристика направленности"|"Radiation Pattern"}} | ||
{{relation_diagram add|inheritance|"Аналитическая характеристика направленности"|"Radiation Pattern"}} | {{relation_diagram add|inheritance|"Аналитическая характеристика направленности"|"Radiation Pattern"}} | ||
Версия 20:15, 14 октября 2016
Описать:
- Межъязыковая совместимость интерфейсов C и C++;
- Методы классов в Реализация подсистемы управления;
Используемые сущности предметной области
- Геометрическое пространство
- Трехмерное линейное евклидово пространство с обычными понятиями точки (класс POINT3DEXT), отрезка, прямой, кривой, плоскости, поверхности, объемная фигура. Элементы задаются с помощью классов-наследников от Chusov::Math::Matrix.
- Поверхность
- Отражающая звук поверхность в помещении с некоторым коэффициентом отражения.
- Объемный геометрический объект.
- Объемный объект, представимый в виде набора плоских поверхностей, возможно, бесконечно малой площади.
- Луч
- Основной переносчик звуковой энергии в трехмерном пространстве.
- Первичный источник
- Источник звука, который задается как входной параметр.
- Вторичный источник
- Источник звука, образуемый в результате отражения звука от поверхности.
- Секущая плоскость вывода результатов моделирования
- Некоторая плоскость, которая сечет геометрическое пространство, и которая ассоциирована с матрицей, элементы которой "накапливают" звуковую энергию от первичных и вторичных источников. Сущность известна предметно-независимой подсистеме как IPlainObject.
- Характеристика направленности (ХН).
- Континуальное множество - область значений функции характеристики направленности источника поля от частоты и направления излучения звука. Задается реализацией функции направленности или таблицами значений нормированных значений интенсивности по направлениям и частотам.
- Амплитудно-частотная характеристика (АЧХ)
- Континуальное множество - область значений функции зависимости интенсивности источника поля от частоты. Задается реализацией функции направленности или таблицами значений.
- Среда распространения звука
- Определенная в геометрическом пространстве модель помещения с отражающими поверхностями, источниками звука, а также плоскостями вывода результатов моделирования.
Дополнительные сущности
- Табличная характеристика направленности
- Таблица значений характеристики звука для каждого из направлений. Таблица дискретна, ХН континуальна, поэтому внетабличные значения характеристики вычисляются путем вычисления среднего арифметического.
- Характеристика направленности Релея
- Частично определенная характеристика направленности, расчитанная для колеблющегося поршня с помощью интеграла Релея.
- Вторичный источник на основе интеграла Релея
- Вторичный источник, связанный с колеблющимся поршнем, образуемым элементом поверхности. Является источником на основе характеристики направленности Релея.
- Множество направлений излучения при рей-трейсинге
- Множество из одного элемента-направления отражения звука при рей-трейсинге. Чисто логическая сущность, реализуемая классом CRayTracingCollection.
- Вторичный источник при рей-трейсинге
- Вторичный источник, связанный поверхностью, которая отражает падающий на нее луч по законам геометрической акустики (угол падения равен углу отражения). Является источником звука в одном заданном направлении, которая определяется сущностью "Множество направлений излучения при рей-трейсинге".
