Распространение радиоволн ВЧ

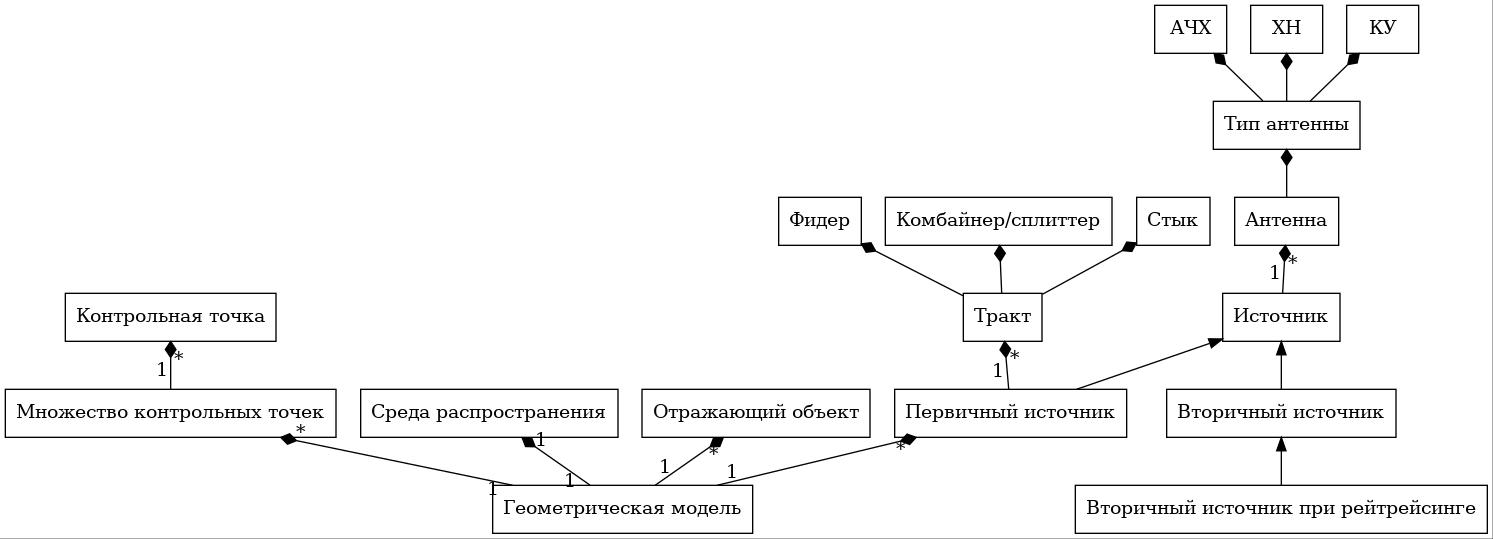

Используемые сущности предметной области

Источник

Источник - сущность, включающая в себя антенны и антенный тракт.

Первичный источник

Источник первичного радиосигнала, заданный как входной параметр - элемент геометрической модели.

Вторичный источник

Источник вторичного радиосигнала, который создается при прохождении некоторого элемента волны через границу раздела сред.

Вторичный источник при рейтрейсинге

Реализация вторичного источника для расчетной модели Рей-трейсинг.

Тип антенны

Включает в себя общие характеристики излучения антенны.

Антенна

Антенна как объект пространства.

Характеристика направленности (ХН).

Характеристика направленности

Амплитудно-частотная характеристика (АЧХ)

Зависимость характеристики сигнала от частоты.

Трасса

не используется

Среда распространения

Общие свойства среды распространения радиосигнала.

Фидер

Подводит передаваемый сигнал от источника к антенне.

Комбайнер

Объединяет выходы фидеров с передатчиков

Стык

Соединение фидера

Тракт

Подводит мощность к антенне

Геометрическая модель

Трехмерное линейное евклидово пространство с обычными понятиями точки, отрезка, прямой, кривой, плоскости, поверхности, объемная фигура. Эквивалентно геометрическому пространству в акустике или это все-таки входная модель? Объект описывает входные параметры модели среды распространения. Включает в себя описание всех отражающих элементов модели, всех первичных источников, а также задает множество контрольных точек, по которым ищется распределение моделируемого поля. Также модель включает в себя описание общих свойств среды распространения моделируемого радиосигнала.

Контрольная точка

Объект, который ассоциирован с определенной точкой моделируемого пространства и с хранилищем характеристики поля, которая накапливается при прохождении волны в окрестности этой точки.

Множество контрольных точек

Объект, являющийся композицией всех контрольных точек. Задается как элемент геометрической модели.

Отражающий объект

Трёхмерный изотропный элемент, на плоских границах которого происходит частичное отражение падающих радиоволн, и во внутренней среде которого энергия этих волн поглощается.

Расчетные модели

Рей-трейсинг

Реализует модель распространения радиоволн, в которой лучи отражаются от поверхностей по законам геометрической оптики.
