| Строка 4: | Строка 4: | ||
;[[Распространение радиоволн ВЧ/Источник|Источник]] | ;[[Распространение радиоволн ВЧ/Источник|Источник]] | ||
:Источник - сущность, включающая в себя антенны и антенный тракт. | :Источник - сущность, включающая в себя антенны и антенный тракт. | ||
;[[Распространение радиоволн ВЧ/Первичный источник|Первичный Источник]] | ;[[Распространение радиоволн ВЧ/Первичный источник|Первичный источник]] | ||
: | :Источник первичного радиосигнала, заданный как входной параметр - элемент геометрической модели. | ||
;[[Распространение радиоволн ВЧ/Вторичный источник|Вторичный источник]] | |||
:Источник вторичного радиосигнала, который создается при прохождении некоторого элемента волны через границу раздела сред. | |||
;[[Распространение радиоволн ВЧ/Вторичный источник при рейтрейсинге|Вторичный источник при рейтрейсинге]] | ;[[Распространение радиоволн ВЧ/Вторичный источник при рейтрейсинге|Вторичный источник при рейтрейсинге]] | ||
: | :Реализация вторичного источника для расчетной модели [[/Рей-трейсинг|Рей-трейсинг]]. | ||
;[[Распространение радиоволн ВЧ/Тип антенны|Тип антенны]] | ;[[Распространение радиоволн ВЧ/Тип антенны|Тип антенны]] | ||
:Включает в себя общие характеристики излучения антенны. | :Включает в себя общие характеристики излучения антенны. | ||
| Строка 43: | Строка 45: | ||

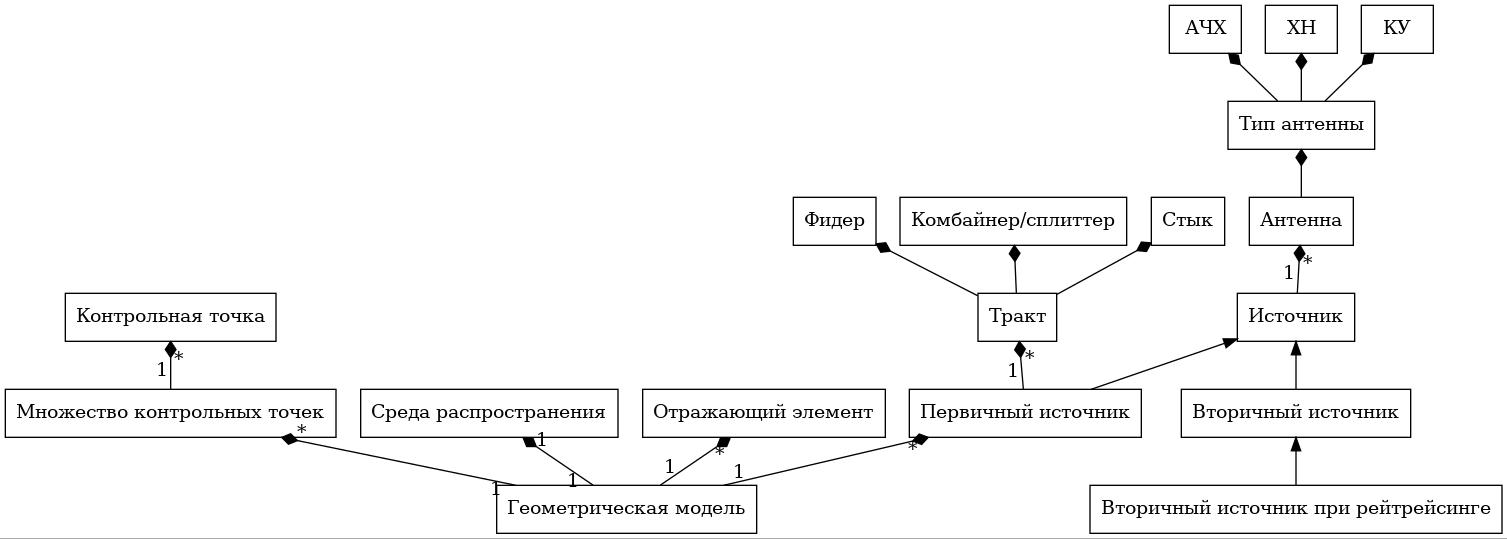

{{relation_diagram add|composition|"Геометрическая модель"|"Среда распространения"|taillabel=1|headlabel=1}} | {{relation_diagram add|composition|"Геометрическая модель"|"Среда распространения"|taillabel=1|headlabel=1}} | ||
{{relation_diagram add| | {{relation_diagram add|inheritance|"Первичный источник"|"Источник"}} | ||
{{relation_diagram add| | {{relation_diagram add|inheritance|"Вторичный источник"|"Источник"}} | ||
{{relation_diagram add|inheritance|"Вторичный источник при рейтрейсинге"|"Вторичный источник"}} | |||
{{relation_diagram add|composition|"Множество контрольных точек"|"Контрольная точка"|taillabel=1|headlabel=*}} | {{relation_diagram add|composition|"Множество контрольных точек"|"Контрольная точка"|taillabel=1|headlabel=*}} | ||
{{relation_diagram add|composition|"Источник"|"Антенна"|taillabel=1|headlabel=*}} | {{relation_diagram add|composition|"Источник"|"Антенна"|taillabel=1|headlabel=*}} | ||
{{relation_diagram add|composition|" | {{relation_diagram add|composition|"Первичный источник"|"Тракт"|taillabel=1|headlabel=*}} | ||
//{{relation_diagram add|composition|"Источник"|"Комбайнер"|taillabel=1|headlabel=1}} | //{{relation_diagram add|composition|"Источник"|"Комбайнер"|taillabel=1|headlabel=1}} | ||
//{{relation_diagram add|composition|"Источник"|"Фидер"|taillabel=1|headlabel=*}} | //{{relation_diagram add|composition|"Источник"|"Фидер"|taillabel=1|headlabel=*}} | ||
Версия 11:20, 1 ноября 2016
Используемые сущности предметной области
- Источник
- Источник - сущность, включающая в себя антенны и антенный тракт.
- Первичный источник
- Источник первичного радиосигнала, заданный как входной параметр - элемент геометрической модели.
- Вторичный источник
- Источник вторичного радиосигнала, который создается при прохождении некоторого элемента волны через границу раздела сред.
- Вторичный источник при рейтрейсинге
- Реализация вторичного источника для расчетной модели Рей-трейсинг.
- Тип антенны
- Включает в себя общие характеристики излучения антенны.
- Антенна
- Антенна как объект пространства.
- Характеристика направленности (ХН).
- Характеристика направленности
- Амплитудно-частотная характеристика (АЧХ)
- Зависимость характеристики сигнала от частоты.
- Трасса
- не используется
- Среда распространения
- Общие свойства среды распространения радиосигнала.
- Фидер
- Подводит передаваемый сигнал от источника к антенне.
- Комбайнер
- Объединяет выходы фидеров с передатчиков
- Стык
- Соединение фидера
- Тракт
- Подводит мощность к антенне
- Геометрическая модель
- Трехмерное линейное евклидово пространство с обычными понятиями точки, отрезка, прямой, кривой, плоскости, поверхности, объемная фигура. Эквивалентно геометрическому пространству в акустике или это все-таки входная модель? Объект описывает входные параметры модели среды распространения. Включает в себя описание всех отражающих элементов модели, всех первичных источников, а также задает множество контрольных точек, по которым ищется распределение моделируемого поля. Также модель включает в себя описание общих свойств среды распространения моделируемого радиосигнала.
- Контрольная точка
- Объект, который ассоциирован с определенной точкой моделируемого пространства и с хранилищем характеристики поля, которая накапливается при прохождении волны в окрестности этой точки.
- Множество контрольных точек
- Объект, являющийся композицией всех контрольных точек. Задается как элемент геометрической модели.
- Отражающий элемент
- Трёхмерный изотропный элемент, на плоских границах которого происходит частичное отражение падающих радиоволн, и во внутренней среде которого энергия этих волн поглощается.
Расчетные модели
- Рей-трейсинг
- Реализует модель распространения радиоволн, в которой лучи отражаются от поверхностей по законам геометрической оптики.
