Версия 11:08, 1 ноября 2016

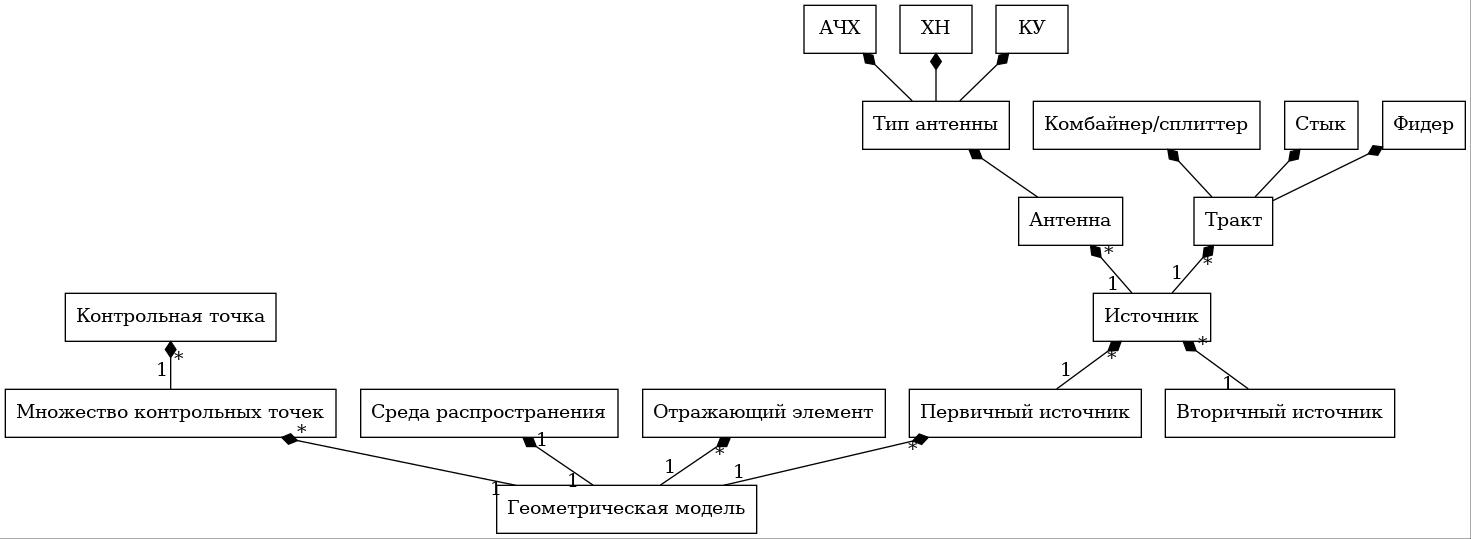

Используемые сущности предметной области
- Источник
- Источник - сущность, включающая в себя антенны и антенный тракт.
- Первичный Источник
- Вторичный источник при рейтрейсинге
- Тип антенны
- Включает в себя общие характеристики излучения антенны.
- Антенна
- Антенна как объект пространства.
- Характеристика направленности (ХН).
- Характеристика направленности
- Амплитудно-частотная характеристика (АЧХ)
- Зависимость характеристики сигнала от частоты.
- Трасса
- не используется
- Среда распространения
- Общие свойства среды распространения радиосигнала.
- Фидер
- Подводит передаваемый сигнал от источника к антенне.
- Комбайнер
- Объединяет выходы фидеров с передатчиков
- Стык
- Соединение фидера
- Тракт
- Подводит мощность к антенне
- Геометрическая модель
- Трехмерное линейное евклидово пространство с обычными понятиями точки, отрезка, прямой, кривой, плоскости, поверхности, объемная фигура. Эквивалентно геометрическому пространству в акустике или это все-таки входная модель? Объект описывает входные параметры модели среды распространения. Включает в себя описание всех отражающих элементов модели, всех первичных источников, а также задает множество контрольных точек, по которым ищется распределение моделируемого поля. Также модель включает в себя описание общих свойств среды распространения моделируемого радиосигнала.
- Контрольная точка
- Объект, который ассоциирован с определенной точкой моделируемого пространства и с хранилищем характеристики поля, которая накапливается при прохождении волны в окрестности этой точки.
- Множество контрольных точек
- Объект, являющийся композицией всех контрольных точек. Задается как элемент геометрической модели.
- Отражающий элемент
- Трёхмерный изотропный элемент, на плоских границах которого происходит частичное отражение падающих радиоволн, и во внутренней среде которого энергия этих волн поглощается.
Расчетные модели
- Рей-трейсинг
- Реализует модель распространения радиоволн, в которой лучи отражаются от поверхностей по законам геометрической оптики.
