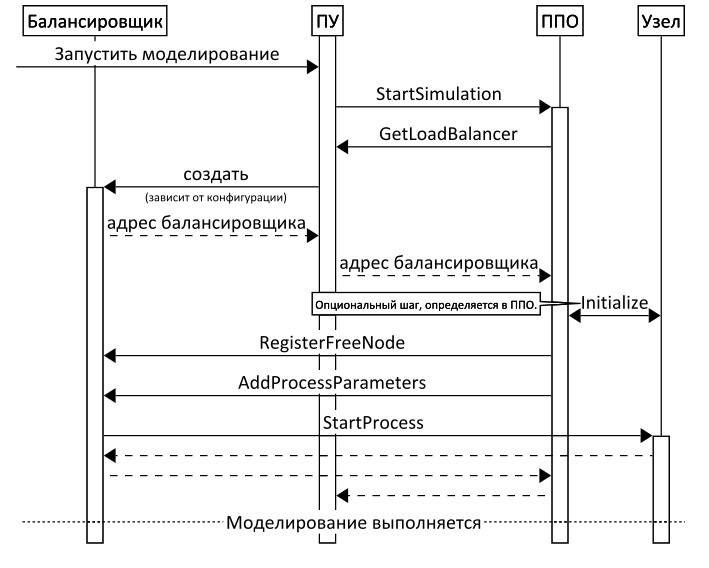

Протокол взаимодействия подсистемы управления (ПУ), предметно-независимой реализации балансировщика нагрузки и экземпляра подсистемы предметной области (ППО) при запуске моделирования.
Код mscgen:
hscale=auto;
LB: Балансировщик;
CTRL: ПУ;
DOMAIN: ППО;
NODE: Узел;
activate CTRL;
->CTRL: Запустить моделирование;
CTRL->DOMAIN: StartSimulation;
activate DOMAIN;
DOMAIN->CTRL: GetLoadBalancer;
CTRL->LB: создать\n\-(зависит от конфигурации);
activate LB;
LB>>CTRL: адрес балансировщика;
CTRL>>DOMAIN: адрес балансировщика;
DOMAIN<->NODE: Initialize;
note: Опциональный шаг, определяется в ППО.;
DOMAIN->LB: RegisterFreeNode;
DOMAIN->LB: AddProcessParameters;
LB->NODE: StartProcess;
activate NODE;
NODE>>LB;
LB>>DOMAIN;
DOMAIN>>CTRL;
---:Моделирование выполняется;История файла
